耐磨復(fù)合鋼板是指專(zhuān)供大面積磨損工況條件下使用的特種板材產(chǎn)品，是在韌性、塑性較好的普通低碳鋼或者低合金鋼、不銹鋼等表面通過(guò)堆焊方法復(fù)合一定厚度的硬度較高、耐磨性?xún)?yōu)良的合金耐磨層而制成的板材產(chǎn)品。

耐磨復(fù)合鋼板由低碳鋼板和合金耐磨層兩部分組成，合金耐磨層一般為總厚度的1/3~1/2。工作時(shí)由基體提供抵抗外力的強(qiáng)度、韌性和塑性等綜合性能，由合金耐磨層提供滿(mǎn)足指定工況需求的耐磨和耐熱性能。

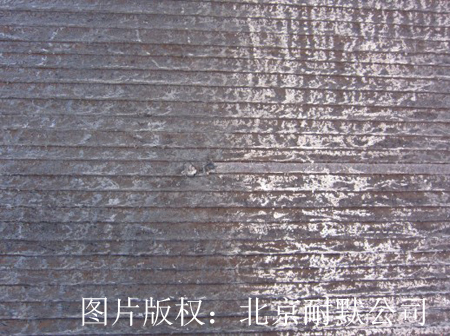

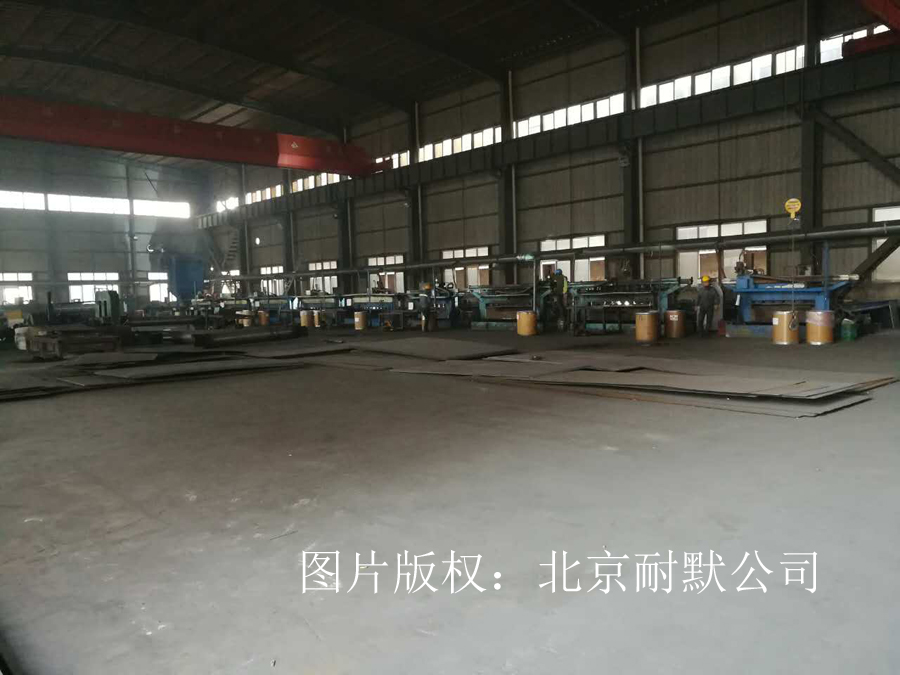

耐磨復(fù)合鋼板的合金耐磨層和基板之間是完全冶金結(jié)合。通過(guò)專(zhuān)用設(shè)備，采用自動(dòng)焊接工藝，將高硬度自保護(hù)合金焊絲或合金粉均勻地焊接在基板上，復(fù)合層數(shù)一層至兩層以至多層，復(fù)合過(guò)程中由于合金收縮比不同，出現(xiàn)均勻橫向裂紋，這是耐磨鋼板的顯著特點(diǎn)。

合金耐磨層主要以鉻合金為主，同時(shí)還添加錳、鉬、鈮、鎳、硼等其它合金成份，金相組織中碳化物呈纖維狀分布，纖維方向與表面垂直。碳化物顯微硬度可以達(dá)到HV1700-2000以上，表面硬度可達(dá)到HRC58-65。合金碳化物在高溫下有很強(qiáng)的穩(wěn)定性，保持較高的硬度，同時(shí)還具有很好的抗氧化性能，在500℃以?xún)?nèi)完全正常使用。

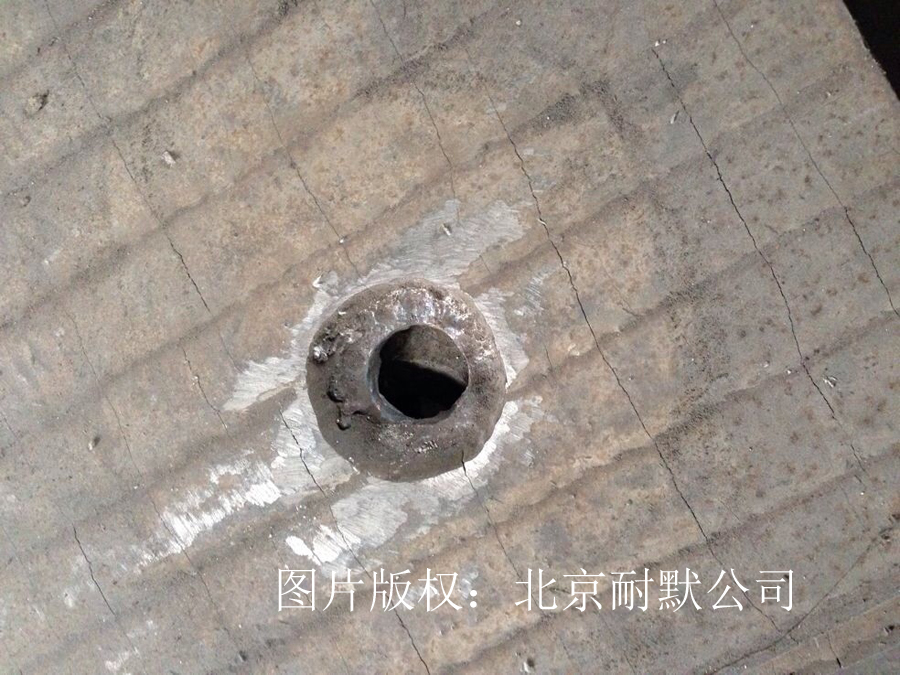

耐磨復(fù)合鋼板具有很高耐磨性能和較好沖擊性能好，能夠進(jìn)行切割、彎曲、焊接等，可采取焊接、塞焊、螺栓連接等方式與其他結(jié)構(gòu)進(jìn)行連接，在維修現(xiàn)場(chǎng)過(guò)程中具有省時(shí)、方便等特點(diǎn)，廣泛應(yīng)用于冶金、煤炭、水泥、電力、玻璃、礦山、建材、磚瓦、港口等行業(yè)，與其他材料相比，有很高的性?xún)r(jià)比，已經(jīng)受到越來(lái)越多行業(yè)和廠家的青睞。

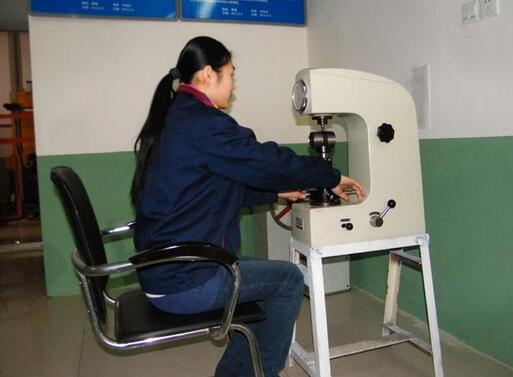

硬度，HRC

耐磨層厚度≤4mm：HRC55-58；

耐磨層厚度>4mm：HRC58-65

外觀參數(shù)

平整度：5mm/M

1、優(yōu)秀的耐磨性

合金耐磨層的化學(xué)成分中碳含量達(dá)4～5%，鉻含量高達(dá)25～30%，其金相組織中Cr7C3碳化物的體積分?jǐn)?shù)達(dá)到50%以上，宏觀硬度為HRC56～65，碳化鉻的硬度為HV1400～1800。由于碳化物成于磨損方向相垂直分布，即使與同成分和硬度的鑄造合金相比較，耐磨性能提高一倍以上。與幾種典型的材料耐磨性對(duì)比如下：

（1）與低碳鋼；20～25：1

（2）與鑄態(tài)高鉻鑄鐵；1.5～2.5：1

2、良好的耐沖擊性：

耐磨復(fù)合鋼板的基板為低碳鋼或低合金。不銹鋼等韌性材料，體現(xiàn)雙金屬的優(yōu)越性，耐磨層抵抗磨損介質(zhì)的磨損，基板承受介質(zhì)的載荷，因此有良好的耐沖擊性。可以承受物料輸送系統(tǒng)中承受高落差料斗等沖擊和磨損。

3、較好的耐熱性：

合金耐磨層推薦使用在≤600℃工況下使用，若在合金耐磨層中加入釩，鉬等合金，可以承受≤800℃的高溫磨損。

推薦使用溫度如下：

普通碳鋼基板推薦不高于380℃工況使用；

低合金耐熱鋼板（15CrMo，12Cr1MOV等）基板推薦不高于540℃工況使用；

耐熱不銹鋼基板推薦在不高于800℃工況使用。

4、好的耐腐蝕性

耐磨復(fù)合鋼板的合金層中含有高百分比的金屬鉻，故具有一定防銹和耐腐蝕能力。用于落煤筒和漏斗等場(chǎng)合可以做到防止粘煤。

5、品種規(guī)格齊全

耐磨鋼板規(guī)格全，品種多，已成商品系列化。耐磨合金層的厚度在3～20mm。復(fù)合鋼板的厚度最薄為6mm，厚度不限。目前，標(biāo)準(zhǔn)耐磨鋼板可提供1400×2860mm，也可根據(jù)用戶(hù)需求，按圖紙尺寸定做加工。耐磨復(fù)合鋼板現(xiàn)分為普通型、耐沖擊型和高溫型三種，定購(gòu)高溫耐磨和耐沖擊型復(fù)合鋼板要說(shuō)明。

6、方便的加工性能

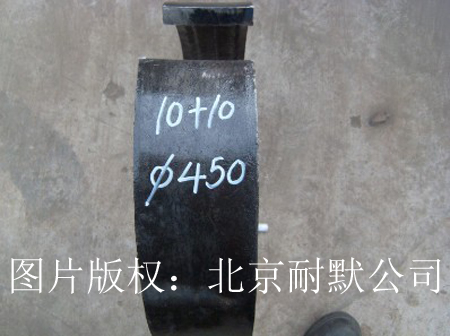

耐磨鋼板可以切割，彎曲或卷曲、焊接和打孔，它可以加工成普通鋼板可以加工的各種部件。切割好的耐磨鋼板可以拼焊成各種工程結(jié)構(gòu)件或零部件。

7、功能及特點(diǎn)

可焊接、耐磨性能好。

7.1、優(yōu)秀的耐磨性

合金耐磨層的化學(xué)成分中碳含量達(dá)4～5%，鉻含量高達(dá)25～30%，其金相組織中Cr7C3碳化物的體積分?jǐn)?shù)達(dá)到50%以上，宏觀硬度為HRC56～62，碳化鉻的硬度為HV1400～1800。由于碳化物成于磨損方向相垂直分布，即使與同成分和硬度的鑄造合金相比較，耐磨性能提高一倍以上。與幾種典型的材料耐磨性對(duì)比如下：

（1）與低碳鋼；20～25：1

（2）與鑄態(tài)高鉻鑄鐵；1.5～2.5：1

7.2、良好的耐沖擊性：

耐磨復(fù)合鋼板的基板為低碳鋼或低合金(即普通鋼板-Q235)。不銹鋼等韌性材料，體現(xiàn)雙金屬的優(yōu)越性，耐磨層抵抗磨損介質(zhì)的磨損，基板承受介質(zhì)的載荷，因此有良好的耐沖擊性�？梢猿惺芪锪陷斔拖到y(tǒng)中承受高落差料斗等沖擊和磨損。

7.3、較好的耐熱性：

合金耐磨層推薦使用在≤600℃工況下使用，若在合金耐磨層中加入釩，鉬等合金，可以承受≤800℃的高溫磨損。

推薦使用溫度如下：

普通碳鋼基板推薦不高于380℃工況使用；

低合金耐熱鋼板（15CrMo，12Cr1MOV等）基板推薦不高于540℃工況使用；

耐熱不銹鋼基板推薦在不高于800℃工況使用。

7.4、好的耐腐蝕性

耐磨復(fù)合鋼板的合金層中含有高百分比的金屬鉻，故具有一定防銹和耐腐蝕能力。用于落煤筒和漏斗等場(chǎng)合可以做到防止粘煤。

7.5、品種規(guī)格齊全

耐磨鋼板規(guī)格全，品種多，已成商品系列化。耐磨合金層的厚度在3～20mm。復(fù)合鋼板的厚度最薄為6mm，厚度不限。目前，標(biāo)準(zhǔn)耐磨鋼板可提供1400×2860mm，也可根據(jù)用戶(hù)需求，按圖紙尺寸定做加工。耐磨鋼板現(xiàn)分為普通型、耐沖擊型和高溫型三種，定購(gòu)高溫耐磨和耐沖擊型復(fù)合鋼板要說(shuō)明。

7.6、方便的加工性能

耐磨鋼板可以切割，彎曲或卷曲、焊接和打孔，它可以加工成普通鋼板可以加工的各種部件。切割好的耐磨鋼板可以拼焊成各種工程結(jié)構(gòu)件或零部件。

7.7、功能及特點(diǎn)

可焊接、耐磨性能好。

耐磨鋼板由低碳鋼板和合金耐磨層兩部分組成，合金耐磨層一般為總厚度的1/3~1/2。工作時(shí)由基體提供抵抗外力的強(qiáng)度、韌性和塑性等綜合性能，由合金耐磨層提供滿(mǎn)足指定工況需求的耐磨性能。

耐磨鋼板合金耐磨層和基板之間是冶金結(jié)合。通過(guò)專(zhuān)用設(shè)備，采用自動(dòng)焊接工藝，將高硬度自保護(hù)合金焊絲均勻地焊接在基板上，復(fù)合層數(shù)一層至兩層以至多層，復(fù)合過(guò)程中由于合金收縮比不同，出現(xiàn)均勻橫向裂紋，這是耐磨鋼板的顯著特點(diǎn)。

合金耐磨層主要以鉻合金為主，同時(shí)還添加錳、鉬、鈮、鎳等其它合金成份，金相組織中碳化物呈纖維狀分布，纖維方向與表面垂直。碳化物顯微硬度可以達(dá)到HV1700-2000以上，表面硬度可達(dá)到HRC58-62。合金碳化物在高溫下有很強(qiáng)的穩(wěn)定性，保持較高的硬度，同時(shí)還具有很好的抗氧化性能，在500℃以?xún)?nèi)完全正常使用。

耐磨鋼板具有很高耐磨性能和較好沖擊性能好，能夠進(jìn)行切割、彎曲、焊接等，可采取焊接、塞焊、螺栓連接等方式與其他結(jié)構(gòu)進(jìn)行連接，在維修現(xiàn)場(chǎng)過(guò)程中具有省時(shí)、方便等特點(diǎn)，廣泛應(yīng)用于冶金、煤炭、水泥、電力、玻璃、礦山、建材、磚瓦、港口等行業(yè)，與其他材料相比，有很高的性?xún)r(jià)比，已經(jīng)受到越來(lái)越多行業(yè)和廠家的青睞。
